Hohtohihat - suunnittelu & valmistus

Suunnittelu- ja valmistusprosessi:

1.     5 alustavaa ideaa

a.    seinäteos

b.    taiteltava koruteline

c.     käännöstä indikoiva takki

d.    käännöstä indikoivat hanskat

e.     käännöstä indikoiva liivi/vyö

2.     rajaus

a.    valitsin kurssityöksi käännöstä indikoivat hanskat


3.     ideointi

a.    hain inspiraatiota googlettamalla ja pinterestistä

b.    kävin kangaskaupassa tutustumassa erilaisiin kankaisiin ja heijastimiin

2019-04-23 (7).png

4.     tuotteen ja elektroniikan suunnittelu

a.    hain tieto erilaisista e-tekstiilitöistä, jotka olivat samantyyppisiä tai sisältivät samanlaisia komponentteja, kun oma työni. Sparkfun sivut olivat todella hyödylliset ja informatiiviset. Esimerkiksi alla oleva viitta auttoi paljon kurssityön suunnittelussa: https://learn.sparkfun.com/tutorials/night-sky-halloween-costume


5.     materiaalihankinta

a.    Omat varastot

                                                    i.     vanha villapaita

                                                   ii.     trikookangas

b.    Jättirätti:

                                                    i.     Kuminauha         2,50

                                                   ii.     heijastinnauha    0,25

                                                  iii.     heijastinnauha    0,45

                                                 iv.     palakankaat       0,50

                                                  v.     opiskelija alennus -10%

                                                 vi.     Yhteensä             3,35€

c.     Kouluelektroniikka

                                                    i.     sähköäjohtavakangas            8,01

                                                   ii.     LilyTiny ohjainlevy                    10,17

                                                  iii.     Adafruit tekstiililedit                 19,62

                                                 iv.     paristopidin liukukytkin            8,10

                                                  v.     ompelulanka                            4,32

                                                 vi.     Yhteensä                                  50,22€ (-10% opiskelija alennus)

d.     Kustannukset/hanska n. 26€

e.     Vertaus markkinoilla oleviin samantyyppisiin tuotteisiin

                                                    i.     Zackees 65€/pari

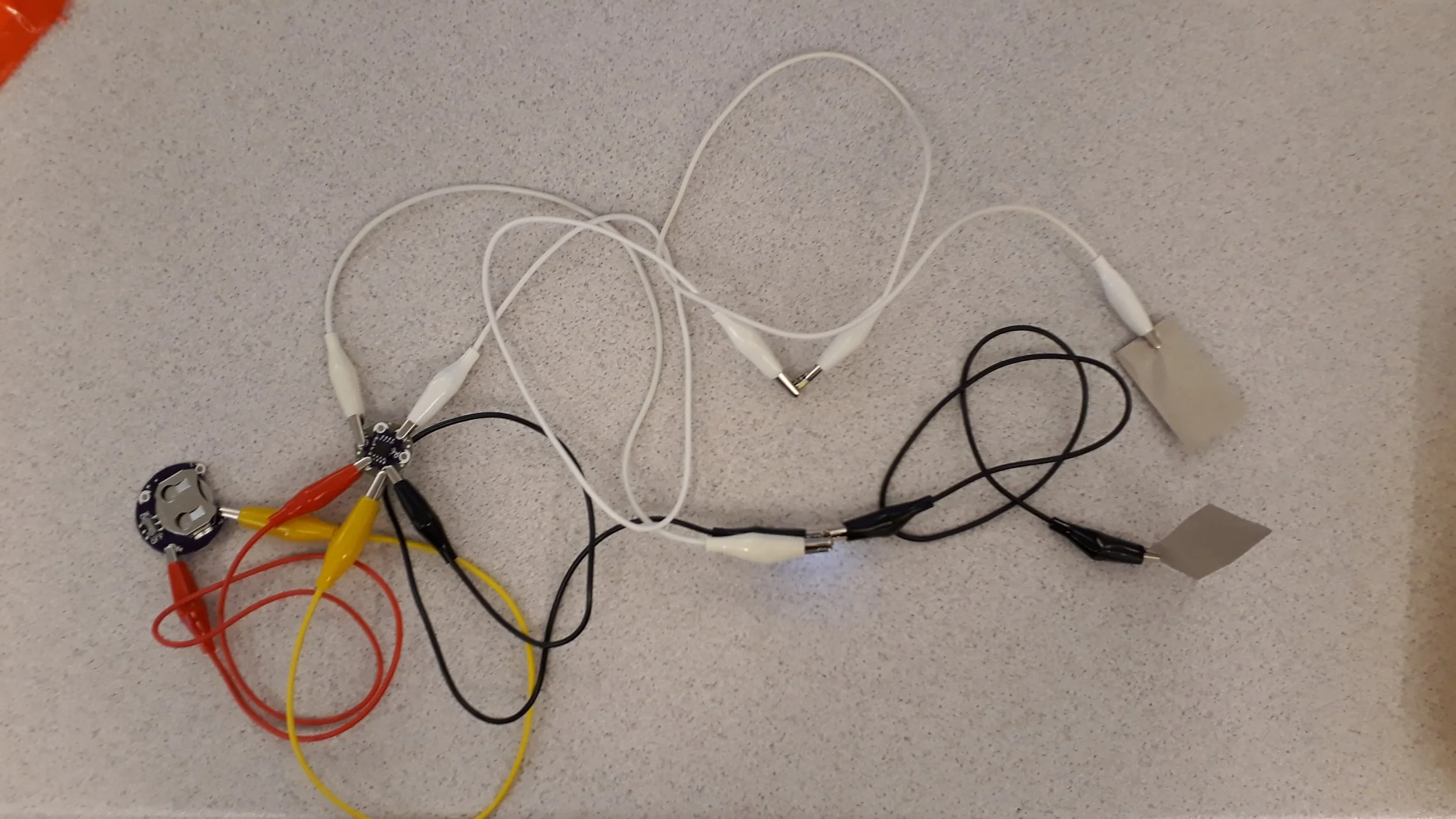

6.     komponenttien  ja virtapiirin testaus

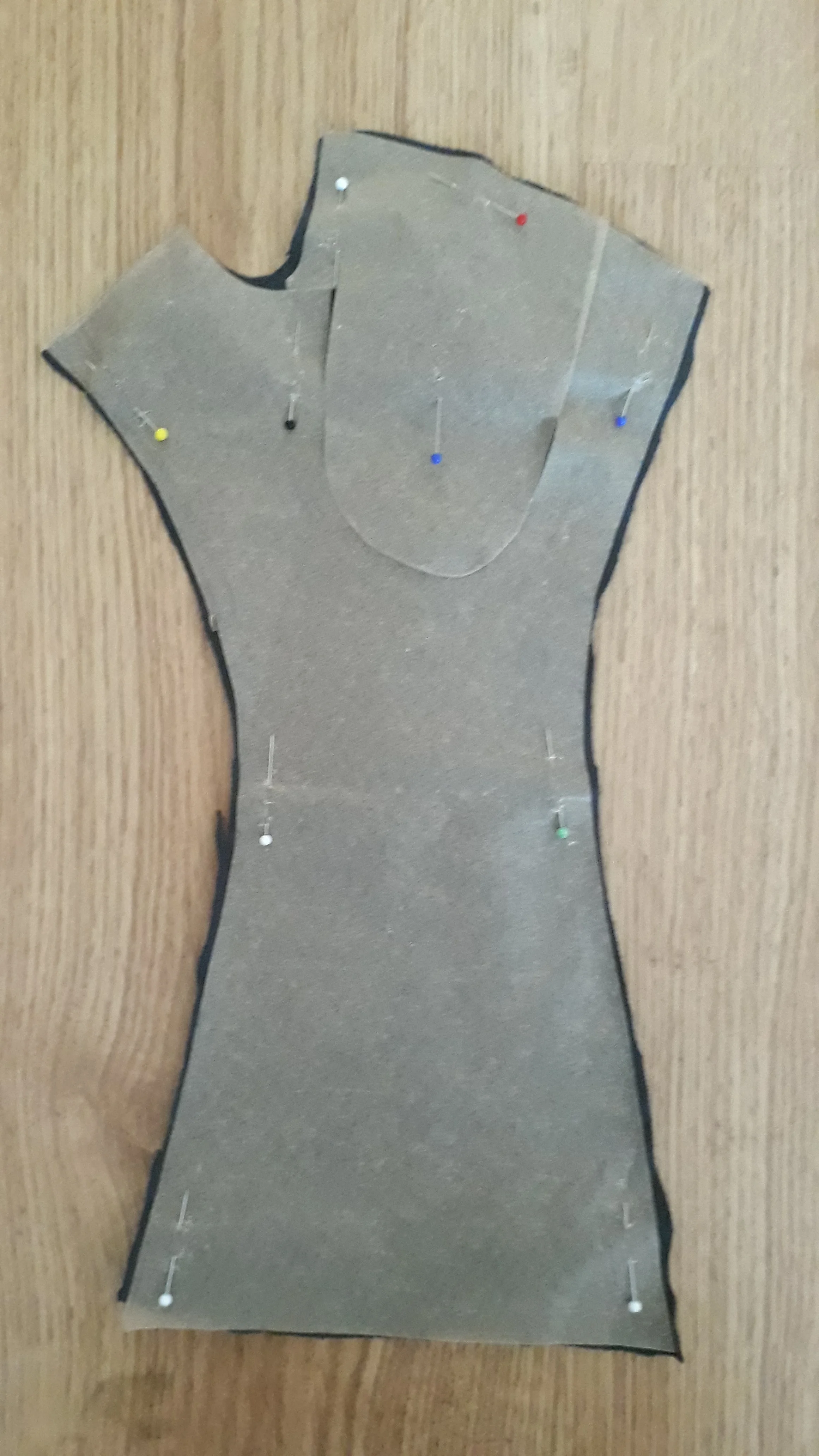

7.     Kaavojen valmistus

a.    ensimmäisistä kaavoista tuli liian pienet, joten tein uudet hieman suuremmat. Huomasin kuitenkin virheeni vasta sen jälkeen, kun olin leikannut villapaidasta jo kaikki kappaleet ja ommellut ensimmäisen hanskan. Tein myös muita pieniä muokkauksia kaavaan, jotta hanska istuisi paremmin.

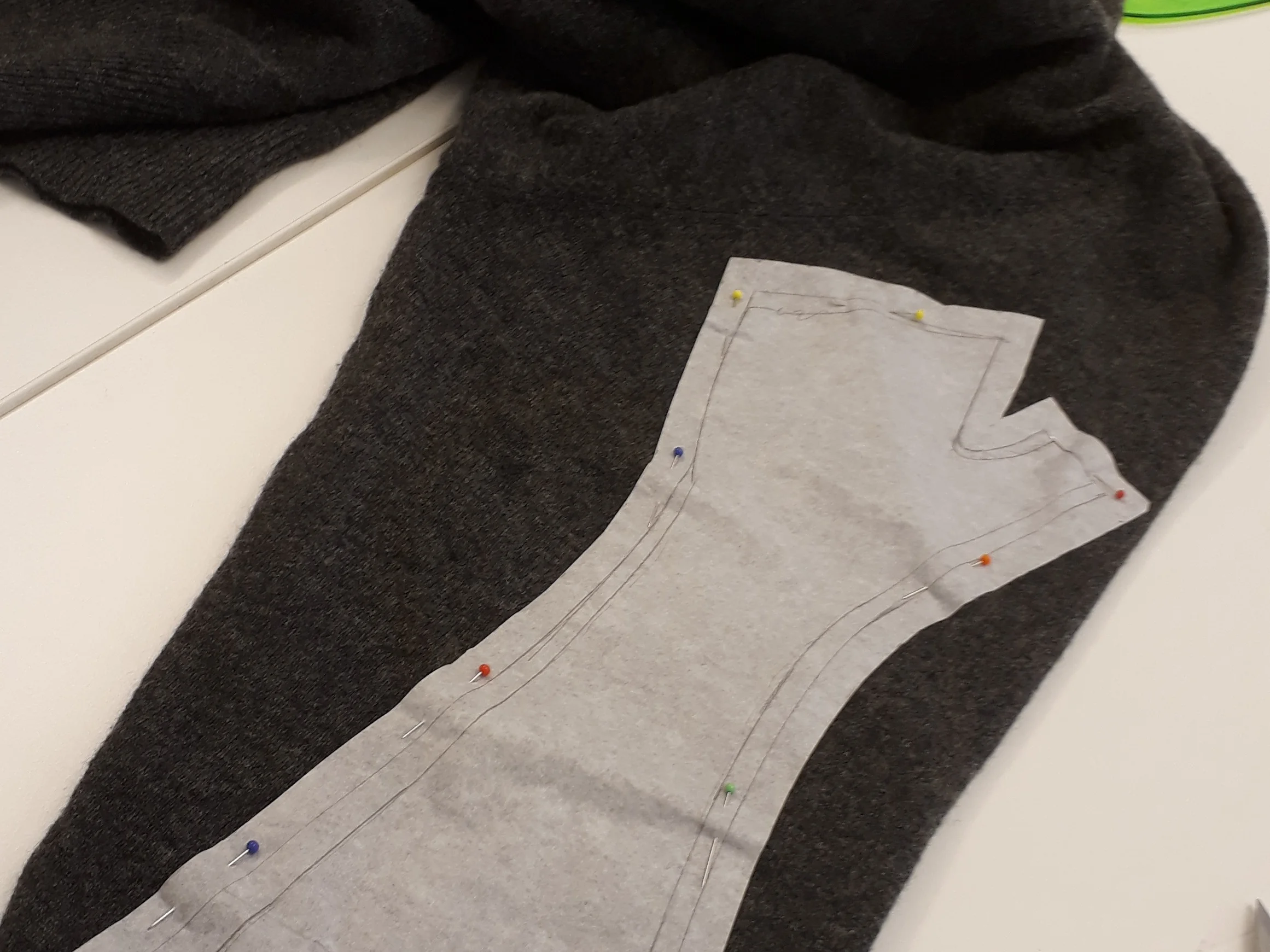

8.     kankaan leikkaaminen ja huolittelu

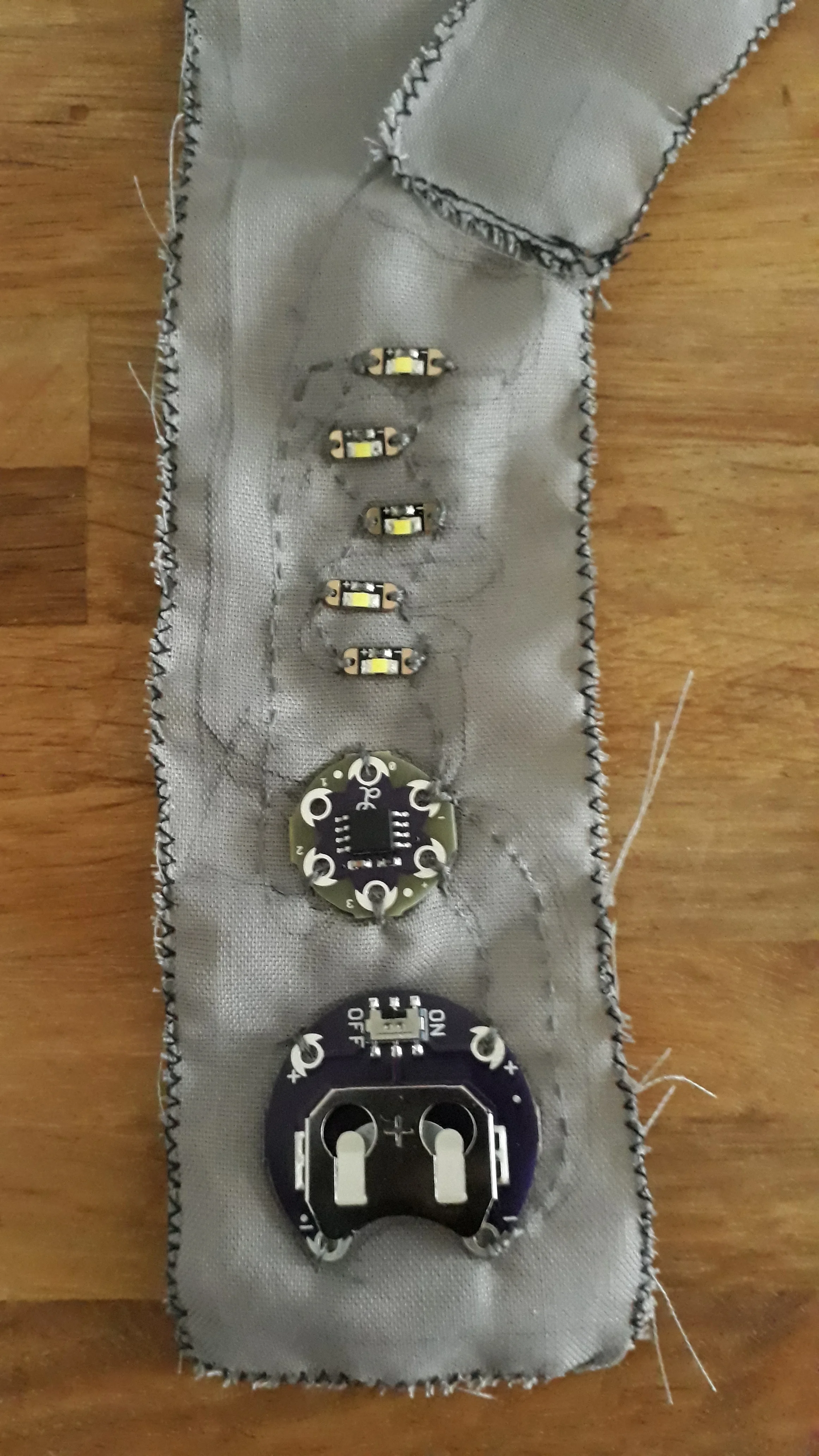

9.     ”piirilevyn” valmistus

a.    ”piirilevyn” leikkaaminen kankaasta ja huolittelu

b.    virtapiirin luonnostelu kankaaseen lyijykynällä

c.     paristokotelon ja LilyTinyn kankaaseen kiinnittäminen tavallisella ompelulangalla

d.    ledien ja muiden komponenttien kiinni ompelu käsin sähköä johtavalla langalla

e.     vasemman ja oikeanpuoleinen virtapiiri ovat toistensa peilikuvat. Tämän johdosta jouduin kääntämään oikean puoleisen virtapiirin LilyTinyn nurinpäin, välttääkseni lankojen turhan risteämisen

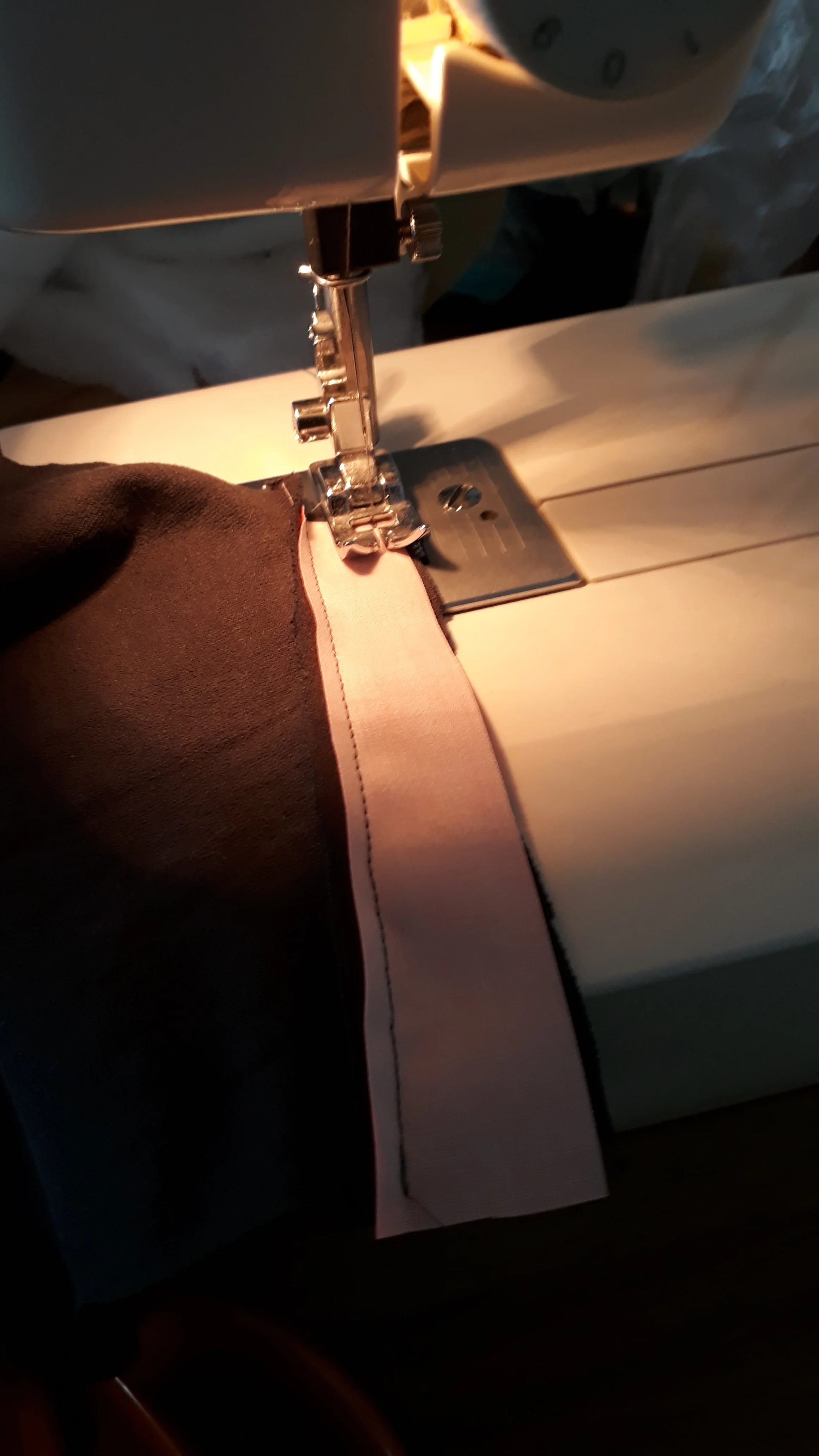

10.  heijastiminen ja neuloskankaan ompelu etukappaleeseen

20190429_095622 1.jpg

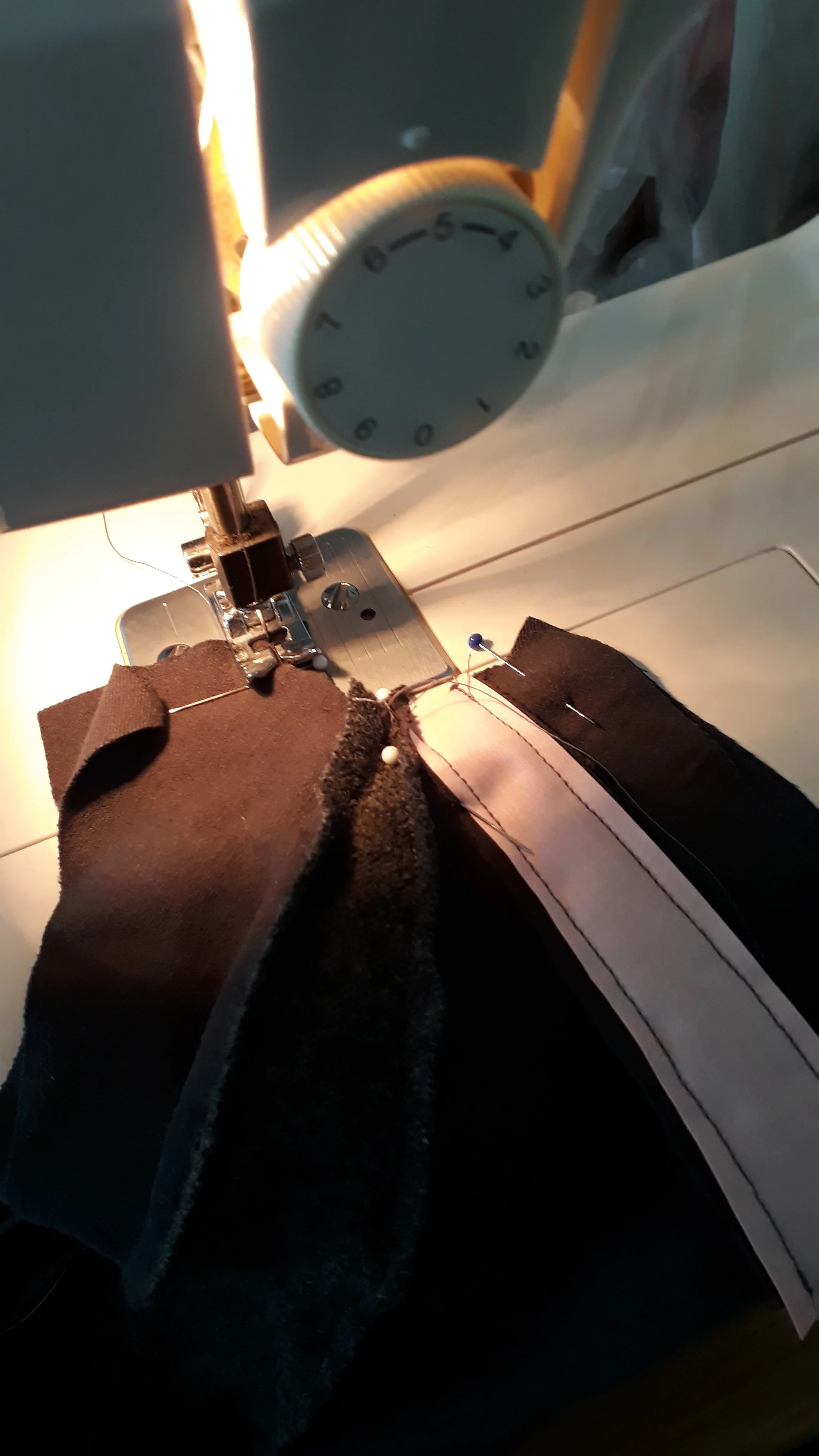

11.  Hansikkaan etu ja takakappaleen peukalo sauman ompelu


12.   kytkimen ompelu

a.    sähköä johtavan kankaan leikkaaminen

b.    kankaan sijoittelu niin että palat kohtaavat, kun peukalo painetaan etusormea kohti

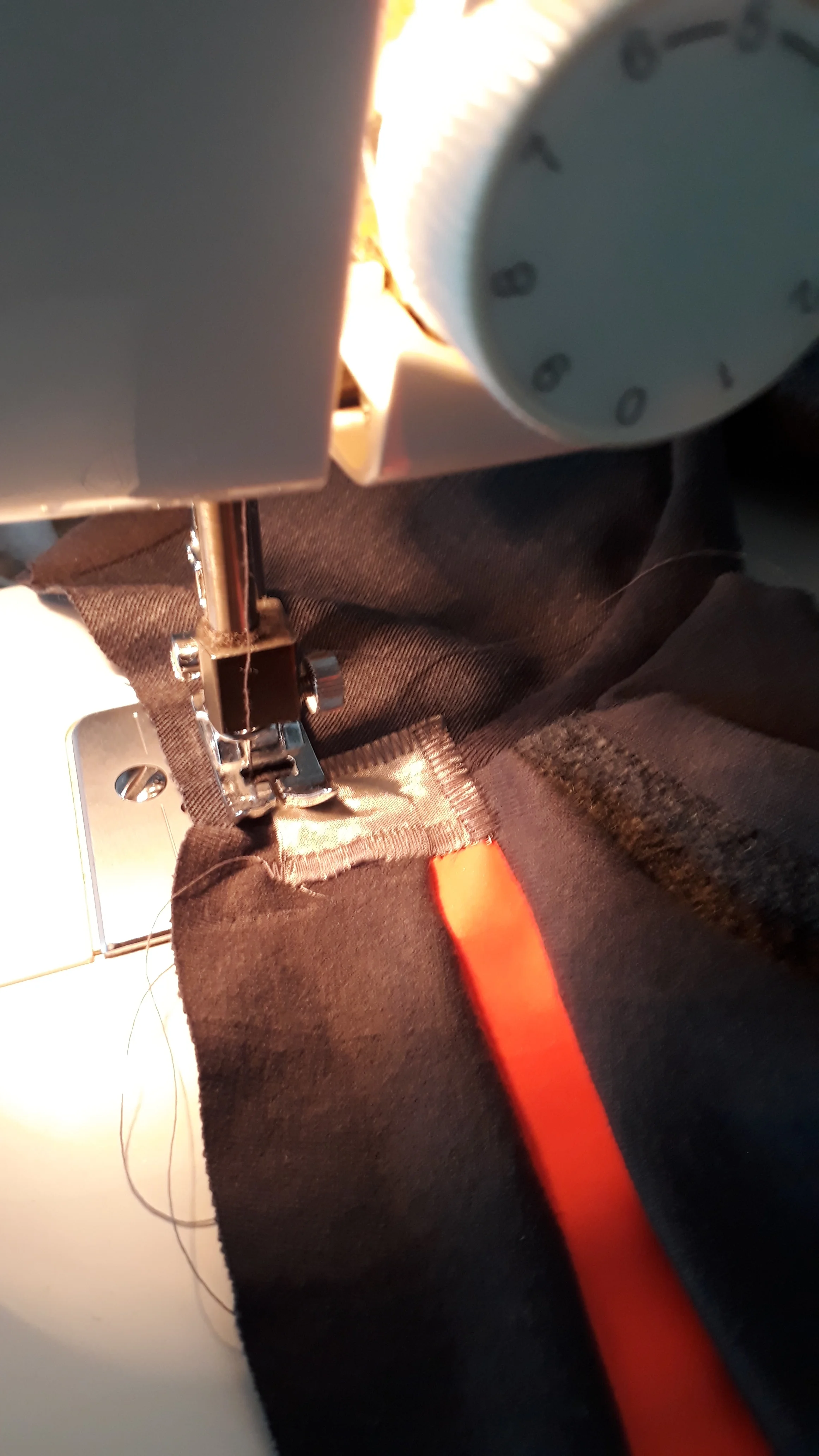

c.     sähköä johtavan kankaan ompelu kiinni hansikkaaseen tiehellä siksakilla


13.  vuoren sivusaumojen ompelu

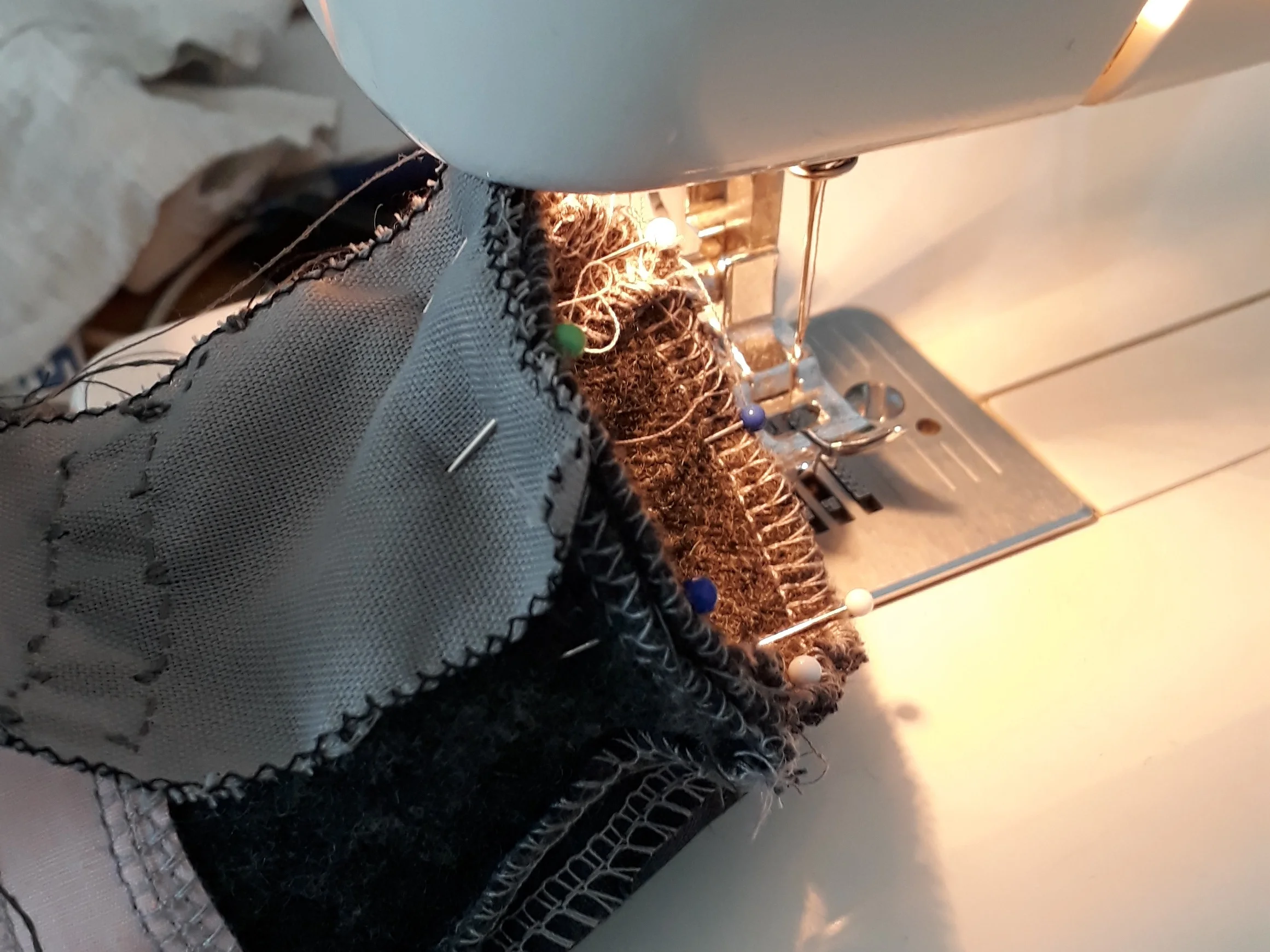

14.  vuoren ja ”piirilevyn” ompelu kiinni päälikappaleeseen hanskan yläreunasta, niin että ledit tulevat etukappaleen puolelle


15.  kytkiminen yhdistäminen kiinni osaksi virtapiiriä

16.  ”piirilevyn” kohdistaminen ja harsiminen kiinni etukappaleen saumoihin

17.  hanskan silitys

18.  leveän kuminauhan ompelu alareunaan

19.  peukalon suunaukon ompelu käsin
